雷擊浪涌發生器使用時的注意事項
摘要：雷擊浪涌發生器是常見的EMC電磁兼容測試設備之一，是用于評估設備電源線和內部連接線在經受來自開關切換及自然界雷擊所引起高能量瞬變干擾時的性能的測試設備。 |
雷擊浪涌測試是EMC的一個測試項目，它主要測試的是被測試設備（EUT）對雷電產生的感應電壓瞬變的抗擾度。因?yàn)樵贓UT的使用過程中，在發生雷擊時，在電源線和信號線上可能會產生一個感應的高峰電壓，這個電壓可能會導致EUT性能下降甚至損壞，雷擊浪涌測試是通過雷擊浪涌發生器模擬產生一個尖峰電壓，耦合到電源線和數據線上，觀察EUT在這么大的感應打壓沖擊下是否能正常的工作。測試目的和指標要求測試目的考察設備在實際使用過程中用戶線接口受到浪涌電壓沖擊后，被測接口的損壞和設備性能下降的程度。下面澳騰斯給您介紹一下雷擊浪涌發生器實驗的注意事項：
1使用示波器時，蕞好加上隔離變壓器供電，防止雷擊浪涌反沖擊電壓對示波器電源實驗，雷擊浪涌反沖一般在設置的8%。
2.確保雷擊浪涌發生器接地可靠。
3.差分探頭的供電電源蕞好是采用隔離變壓器供電，排除外界對測試工具的干擾。
4.EUT電源蕞好采用隔離變壓器供電，或者采用漏保較大的空氣開關。
5.實驗室操作安全是首要位置，（雷擊浪涌具有高電壓大電流實驗，具有一定的危險性）在測試時盡量不要觸摸到接線位置，當雷擊浪涌發生器觸發放電時就不要觸碰任何連接線路，出現緊急情況直接把急停按鈕按下，儀器自動卸掉高壓電壓。
產品介紹：

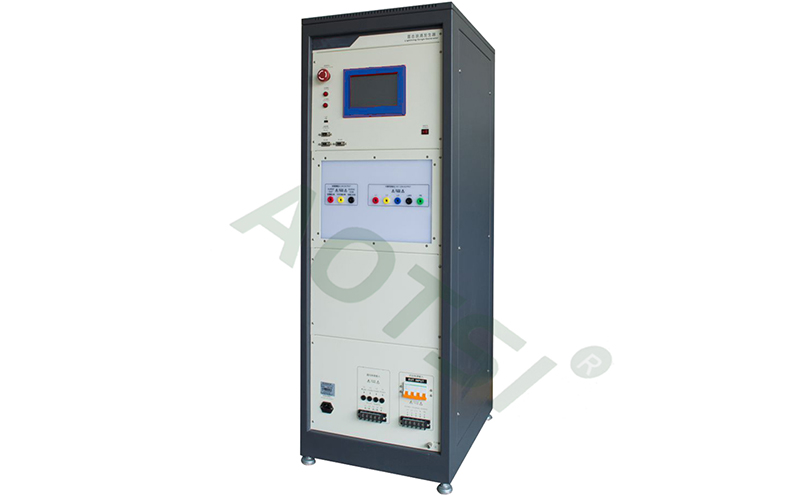

全自動雷擊浪涌發生器用于評估設備電源線和內部連接線在經受來自開關切換及自然界雷擊所引起高能量瞬變干擾時的性能提供一個共同依據。
性能完全滿足IEC61000-4-5和GB/T17626.5標準的要求。
應用領域：
工業控制、家電、醫療電子、通訊電子、元器件、自動化控制等……
依據標準：IEC61000-4-5 GB/T17626.5
技術特點：
7寸觸摸LCD界面，功能豐富，操作方便，軟件易升級
用戶可編程測試程序，多達1000組記憶
浪涌電壓、電流波形可通過外接示波器實時監測
智能型程控高壓電源，內置高壓過壓、過流、短路保護
浪涌輸出智能檢測，電壓錯誤、無輸出警告
具有自診斷功能，智能判斷高壓、浪涌輸出異常
能自動監測產品的殘壓雷擊電壓和殘壓雷擊電流，自動監測EUT的工作電壓和工作電流
