電子產品通過電快速瞬變脈沖試驗的對策
摘要：電快速瞬變脈沖群發生器是針對電磁兼容試驗、電快速瞬變脈沖群抗擾度試驗的特點和要求而專門設計的高可靠性智能型群脈沖發生器。具有瞬變脈沖波形好、性能穩定、 操作方便等特點。 |
電子產品通過電快速瞬變脈沖試驗的對策
1、抑制EFT干擾的一般對策有以下幾個特點：
a）EFT干擾以共模方式侵入敏感設備；
b）EFT干擾在傳遞過程中通過輻射和傳導兩種方式影響被測設備電路；
c）EFT干擾是由一組組的密集的單極性脈沖構成，對敏感設備電路結點的影響具有連續累積性；
d）EFT干擾侵入敏感設備的頻率覆蓋中高頻頻率段，且電源端口的頻譜分量比信號端口低頻分量更豐富；
e）EFT干擾是一種典型的高壓快速脈沖干擾；f）EFT干擾主要通過三種路徑影響敏感設備電路：直接通過干擾線傳導進入敏感設備電路；通過干擾線輻射到相鄰的干擾線，再?gòu)南噜徃蓴_線進入敏感設備電路；通過干擾線輻射直接進入敏感設備電路。
針對電快速瞬變脈沖群發生器的這些特點，我們采取的對策包括：
a）對直接傳導干擾應以共模抑制為主；
b）為抑制傳導和輻射兩者途徑的干擾，我們除對端口線進行濾波外，還需對敏感電路進行屏蔽；
c）為了有效抑制這種密集的單極性脈沖，單純使用反射型電容、電感濾波會很快飽和，考慮到電源和信號傳遞RC類的吸收濾波器未必適用，較好的方式是利用高頻鐵氧體對高頻干擾呈阻性，能直接吸收高頻干擾并轉化為熱能的特性，來吸收此類干擾；
d）選擇傳輸線濾波電路應覆蓋侵入的EFT干擾的頻譜范圍；
e）對EFT類共模的高壓快速脈沖干擾，若在干擾通道先采用對地的脈沖吸收器吸收大部分脈沖電壓和能量，再配合吸收式共模濾波器，可起到事半功倍的效果；
f）為了對EFT干擾侵入敏感設備的三條路徑都有較好的防范，我們除對干擾直接傳輸通道采取脈沖吸收和濾波，對空間輻射采取屏蔽等措施外，為防止EFT干擾通過空間輻射到非EFT干擾直接侵入的端口線，再?gòu)倪@些端口線侵入敏感設備，應讓這些端口線與其他端口線加以空間分隔，并對些端口也采取適當?shù)墓材８蓴_抑制措施。
一、產品介紹：
電路中，諸如來自切換瞬態過程（切斷感性負載、繼電器觸點彈掉等），通常會對同一電路中的其他電氣和電子設備產生干擾。這類干擾的特點是：高幅值、短上升時間、高重復率和低能量。成群出現的窄脈沖可對半導體器件的結電容充電，當累積到一定程度后可能引起電路或設備出錯。電快速脈沖群發生器為評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變脈沖群干擾時的性能確定一個共同的能再現的評定依據。

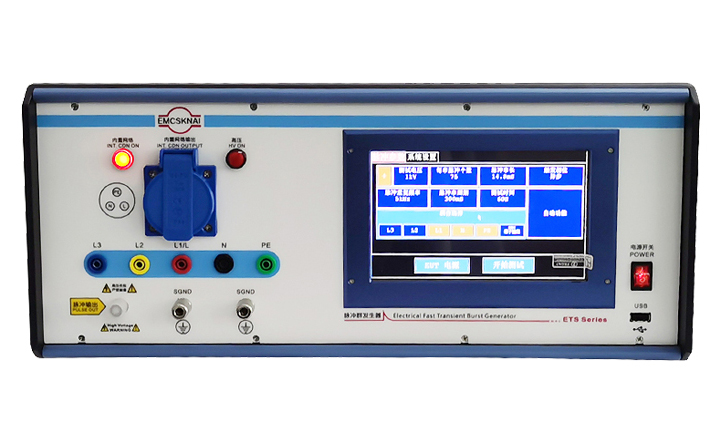

AOTSI-400系列群脈沖群發生器旨在為評定電氣、電子產品的電源線、信號線或控制線經受電快速瞬變脈沖群干擾時的性能確定一個共同的、能再現的依據。該發生器的性能完全滿足IEC61000-4-4和GB/T17626.4標準的要求。
主要特點：
· 7寸觸摸LCD界面，功能豐富，操作方便，性?xún)r(jià)比高。
· 電子式高壓電源，電壓穩定精度高。
· 脈沖形成電路中采用進口無感大功率電阻，確保脈沖波形穩定不變。
· 耦合網絡采用新技術，輸出能量充足。
· 高電壓達5kV，脈沖串長度、脈沖串間隔可調。蕞高脈沖重復率達1.2MHz。
